[네트워크] L2 vs L3 switch



Vlan : L2 Vlan interface : L3 – VLAN 간 라우팅 하려는 경우에 필요(vlan 간에 통신을 하려면 라우터가 필요) L3 = router + switch

L3 스위치에서의 라우팅/스위칭 과정 Destination Mac address에 따라 IP forwarding / mac forwarding 둘 다 할 수 있음. VLAN ID 간에는 라우터를 통해 패킷 전송 – VLAN은 switch에서 이루어지는데, 다른 vlan과 통신 을 하기 위해서는 ip를 부여 받아서 라우터를 거쳐서 통신을 해야 함. 근데 l3 스위치는 2가지 모 두 할 수 있으니까 vlan에서 l3를 많이 사용하게 됨. L3 스위치 : 수신된 packet에서 l3에 해당하는 ip를 보고, 이미 알고 있는 거는 라우팅을 하지 않 고 내보냄à스위치의 역할(ip를 보고 판단을 하는 스위치의 역할을 하게 됨)

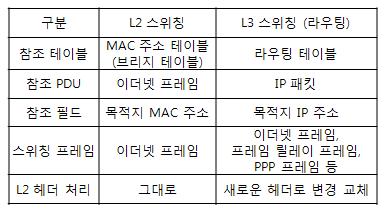

기능	L2	L3
관리자용 VLAN 인터페이스	1개만 사용 가능	다수 개 사용가능
스위치 포트 IP 설정 유무	L2 포트 이므로 불가능	L3 포트이므로 전환하면 가능함
라우팅 기능 유무	지원하지 않음	지원함
데이터처리 테이블	MAC, ARP	MAC, ARP, Routing, cache, CEF
정적 경로 설정 유무	설정 불가능	설정 가능
라우팅 프로토콜 지원 유무	지원하지 않음.	RIP, OSPF, EIGRP, BGPv4



스위치 : layer 2에서만 VLAN 생성 인터페이스 : Vlan 10과 vlan 11(즉 다른 vlan끼리) 통신 가능하게 만들기 위해서 vlan interface가 필요하다.



<추가 설명> Ø  먼저 vlan을 생성한 다음 각 사용자 포트가 해당 vlan에 배치 되도록 함. 동일한 vlan에 속하면 interface 없이도 통신 가능  Ø  Interface에서만 vlan ip가 존재 à 동일한 vlan에서는 ip 없이 통신 가능 / 다른 vlan에서는 라우터를 거쳐가야 하기 때문에 vlan interface를 구성함.



<책> L3 switch : 라우터처럼 라우팅이 가능한 멀티레이어 스위치  수행할 수 있는 기능 1.     SVI 인터페이스를 활용하여 VLAN 도메인에 대한 기본 게이트웨이 수행과 VLAN 라우팅이 가능하다.  2.     스위치 포트를 L3 포트로 전환하여 라우팅이 가능한 라우티드 포트로 활용할 수 있다.  3.     정적 경로 설정과 동적 경로 설정이 모두 가능, 라우팅 업데이트가 가능함.  4.     라우티드 포트를 활용해 L3 이더채널 구성이 가능함.     SVI 인터페이스 -       Switched virtual interface -       Vlan 도메인에 대한 기본 게이트웨이 수행, 스위치와 스위치를 연결하는 노드로 사용됨.  라우티드 인터페이스 -       Ip 주소를 설정하여 라우팅이 가능한 인터페이스로 사용하 수 있음.  -       라우티드 인터페이스는 L3 스위치, 라우터, 서버, 등을 연결하여 게이트웨이를 수행



<VLAN 간에 데이터 전송하기> 스위치는 기본적으로 라우팅 기능이 없음 스위치와 라우터 간의 port 연결은 라우터 이더넷 인터페이스가 낭비됨 à 이 문제 해결 ; 라우터 서브인터페이스와 트렁크 포트 이용 <L2스위치> 각각의 VLAN에 대한 게이트웨이와 라우팅 기능을 라우터가 수행하는데 이것을 inter-VLAN à VLAN 개수만큼 서브 인터페이스를 생성, sub-interface와 연결된 스위치 포트와 함께 VLAN-ID를 태깅할 수 있도록 트렁크 구성
