MPLS VPN 연동 방식

1. ASBR 끼리 고객 네트워크 정보 및 MPLS Label을 교환하는 방식

2. ASBR은 PE 주소 및 MPLS label만 교환하고, eBGP로 연결된 RR 간에 고객 네트워크 정보를 교환하는 방식

1. ASBR (Automous System Boundary Router)
 - 네트워크와의 경계점에 위치하는 라우터로써,자신이 속한 라우팅 도메인과는 다른 라우팅 프로토콜을 사용

2. ASBR 특징
 - 하나 이상의 다른 AS와 연결
 - 다른 AS의 라우터들과 라우팅 정보를 교환
 - 교환된 라우팅 정보를 자신의 AS에 있는 라우터들에게는 그 내용을 광고(Advertisement)하게 됨
 - OSPF, RIP, BGP 등 다른 라우팅 프로토콜도 동시 수행이 가능
 - 자신의 AS, 다른 AS의 정보를 가지고 있음

---

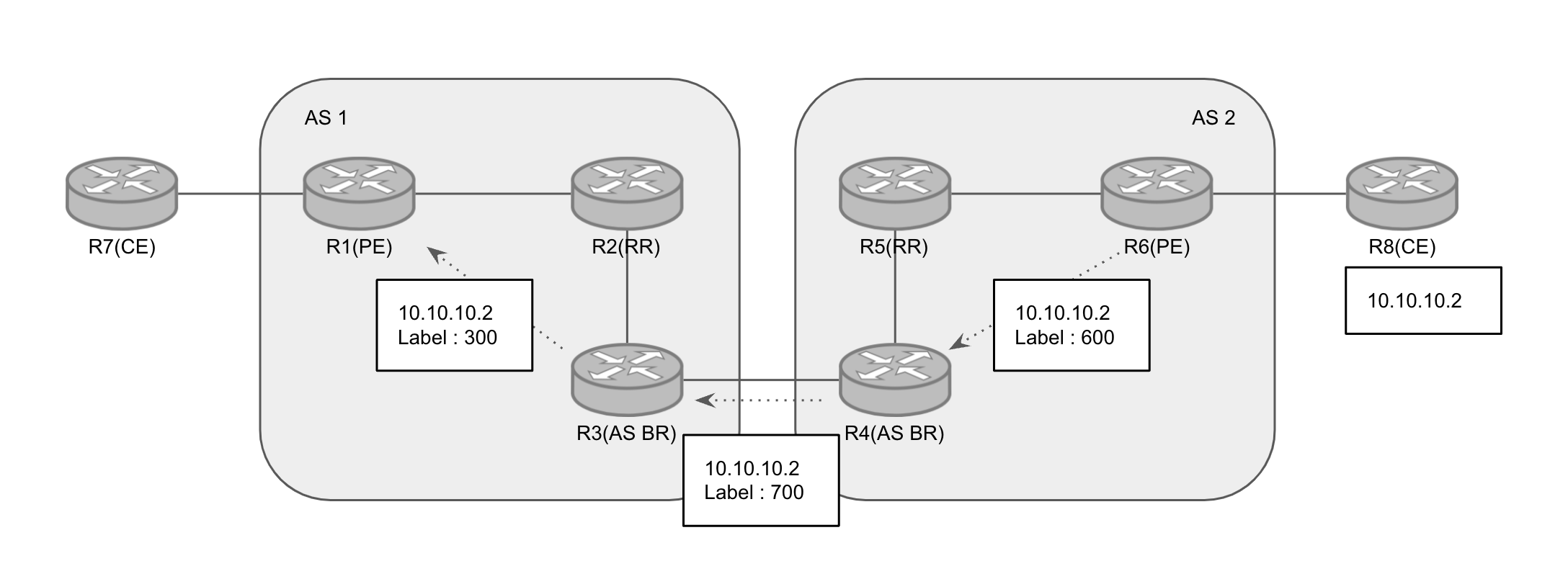

1. R8에서 접속된 PE 라우터인 R6에서 라벨 부여

2. RR인 R5, ASBR인 R4에 라벨 전달

3. ASBR인 R3는 자신의 RR, PE에 새로운 라벨 부여하여 전달

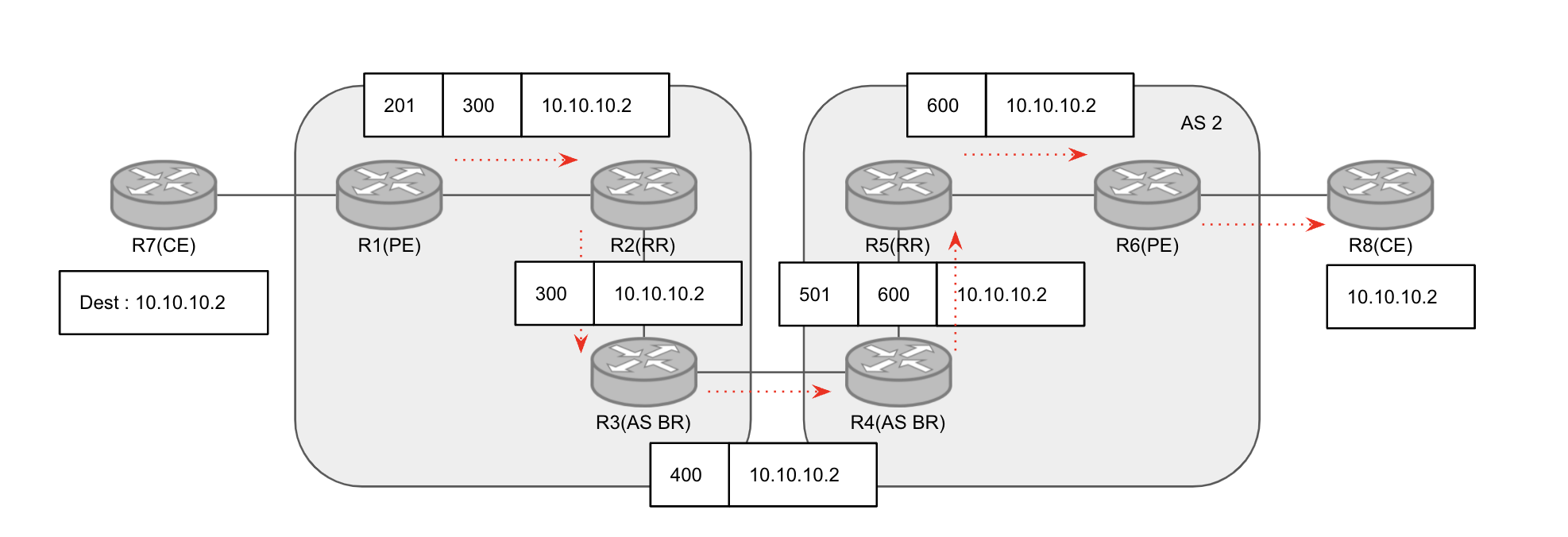

1. Label : 201 - R3의 loopback 주소의 Label

2. Label 300 : ASBR이 광고한 10.10.10.2의 Label

3. Label 300 - > 400 : Label swap

... 반복
