Data Link layer

주요 기능

① Arbitration

② Addressing

③ Error detection

④ Identifying the encapsulated data

+ MAC : 스테이션(station)이 매체에 접근하는 방법을 규정

+ LLC

+ HDLC

---

1. Arbitration

네트워크에 데이터를 올려놓는 방법(매체 접근방법)을 결정

LAN은 원래 공유 매체이므로  각각의 장치는 데이터를 전송하기 위해서 기다려야만 한다. 따라서 물리적 매체의 사용을 중재하는(arbitrate) 방법을 규정한다.

① Ethernet     ☞ CSMA/CD (Carrier-Sense Multiple Access with Collision Detection)

② Token Ring  ☞ Token Passing

Arbitration이 필요없는 경우

① HDLC

Point-to-Point link상에서 사용되고, full-duplex방식(4선)을 사용하므로 양쪽의 station들은 언제든 전송 가능

② Frame Relay

라우터와 프레임릴레이 스위치사이에 전용선(leased line → access link로 사용됨)을 사용하고 있고, 이들 link들은 full-duplex방식이므로 Arbitration이 필요 없음.

---

2. Addressing

Ethernet과 Token Ring의 MAC address

ex. MAC주소가 00-A0-00-CE-20-03 : 앞부분의 00-A0-00는 제조업자 ID를, 뒷부분의 CE-20-03은 NIC ID

ⓐ Unicast 주소 : MAC주소의 Station만을 찾아가서 수신한 데이터를 인식

ⓑ Multicast 주소 : 일대 다수의 통신이 형성되며, 특정 그룹의 구성원들만 이 데이터를 읽을 수 있음

ⓒ Broadcast 주소 : (이진수 : 111...11, 16진수 : 0xFFFF FFFF FFFF 표기) 모든 station에수신을가능하게 함



IPX의 MAC address

IPX패킷을 서로 다른 네트웍간에서도 전송이 될 수 있도록, 각 네트웍은 고유한 네트웍 번호를 요구

- 서버와 라우터에만 네트워크 번호를 셋팅하면 됨.

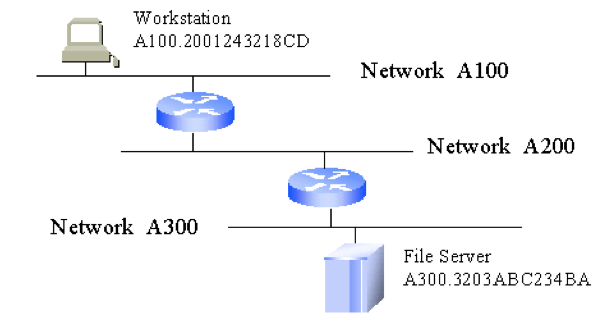

IPX Address (A100.2001243218CD) : Network ID A100 (16 진수) 과 Node ID 2001243218CD (16 진수 ) 를 갖게 됨

Node ID는 각 Node가 갖고 있는 MAC Address 가 되고, IPX Network 은 Router와 Server에 설정됨.

IPX 는 SAP ( Service Advertisement Protocol )을 사용하는데, 이것은 어떤 장비가 어떤 Service를 하는가를 Network에 Broadcast형식으로 알려줌

HDLC

- address field가 의미가 없음

Frame Relay

- 하나의 물리적 link가 VC(Virtual circuit)라고 불리는 많은 논리적 회선을 가짐

- address field는 DLCI(Data-Link Connection Identifier)를 규정하고, 그것은 각각의 VC들을 식별하기 위해서 사용

---

3. Error Detection

프레임이 전송되는 동안 Bit Error가 발생했는 지를 검사

Data Link  : Trailer안에 FCS(Frame Check Sequence) 또는 CRC(Cyclical Redundancy Check) field를 포함

---

4. Identifying the Encapsulated Data

Data Link는 프레임 안에 있는 Data Field의 내용을 식별하는 기능을 가지고 있음.

- 그래야 어느 곳으로 내보내야 하는 지 알 수 있기 때문에
