[네트워크] 통신방식&전송방식

통신방식

통신방식의 종류 : 정보 교환의 방향따라 분류

• 단방향(simplex)
• 반이중(half_duplex)
• 전이중(full_duplex)

---

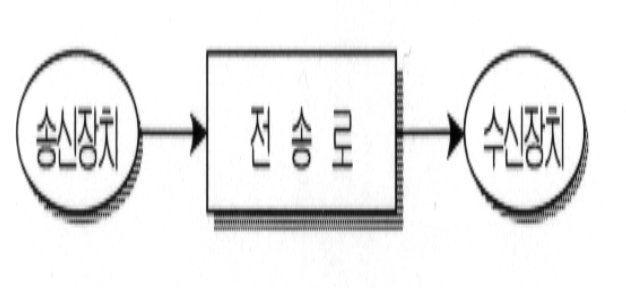

1. 단방향(simplex) 통신방식

데이터 전송로에서 한쪽 방향으로만 데이터가 흐르도록 하는 통신방식

한쪽 시스템에는 송신 기능만, 다른 한쪽 시스템에는 수신 기능만 있는 경우

simplex network

---

2. 반이중(half_duplex)통신방식

와이어의 양방향으로 디지털 신호가 흐르는 하나의 와이어 쌍만 사용 : 접속된 두 장치 간에 한 번씩 교대로 데이터를 교환하는 통신방식(2회선식)으로 한쪽에서 송신할 때는 다른 한쪽은 수신만 가능

CSMA / CD 프로토콜을 사용하여 충돌을 방지하고 충돌이 발생할 경우 재전송

허브가 스위치에 연결된 경우 end station이 충돌을 감지 할 수 있어야하므로 반이중 모드로 작동해야함

---

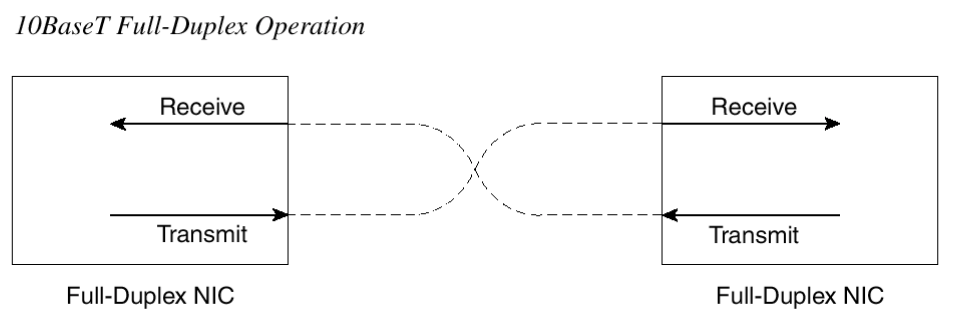

3. 전이중(full_duplex)통신방식

접속된 두 장치 간에 데이터를 동시에 송신 및 수신을 할 수 있는 방식

4선식 회선 사용(2선식회선에서 주파수분할로도 전이중 통신이 가능)

Full duplex : 송신 장치의 송신기와 수신 장치의 수신기 사이의 point-to-point connection을 사용

장점

• 충돌 방지 - 프레임 재전송에 시간이 낭비되지 않음(congestion 감소)
• 프레임을 전송하기를 기다리는 대기 시간이 없음



Auto-negotiation( = Auto-detect(자동 감지))

auto-detect mechanism : full duplex ethernet port의 전원이 켜지면 원격 끝에 연결 한 다음 FastEthernet 링크의 다른 쪽 끝과 협상

• 먼저 교환 기능을 결정(10Mbps 또는 100Mbps로 실행할 수 있는지 확인)
• 그 다음 full duplex를 실행할 수 있는지 확인

---

신호 전송방식

1. Baseband 방식

• data를 이진 부호화 하여 한개의 채널에 하나의 신호만을 쌍방향으로 전송하는 방식
• modem이 필요 없어 비용이 저렴하나 전송거리가 짧음
• 한 개의 장치만이 특정 시간에 데이터를 전송할 수 있고, 장치는 데이터를 전송하거나 수신하는 한가지 일밖에는 할 수 없음(half duplex 방식)
• CSMA/CD 방식, Token Ring 방식에서 채택되고 있음

2. Broadband 방식

• 부호화된 data를 변조기로 analog 반송파로 변조하여 전송매체에 송출하는 방식
• 주파수 대역을 달리하여 케이블 1본을 다중화하여 사용할 수 있음(단, modem이 필요하여 비용이 높아짐)
• 전송거리 : 수십Km까지 늘릴수 있음
• Token Bus 방식에서 채택되고 있음
